CCTV 화면 끊김 멈춤, 원인은 전원선과 HDMI 간섭이었다

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

전원선과 HDMI 케이블 간섭(EMI)

CCTV 화면이 끊기거나 멈추는 원인, 장비 불량이 아닐 수 있습니다.
전원선과 HDMI 케이블 간섭으로 생기는 문제와, 배선을 분리·직각 교차시켜 해결된 실제 사례를 정리했습니다.

---

✅ CCTV 화면이 갑자기 끊기는 이유는 뭘까?

“CCTV 모니터 화면이 순간적으로 멈췄다가 다시 나오거나, 영상이 아예 꺼졌다 켜지는 증상”을 경험한 분들이 많습니다.
단순 장비 불량이 아니라, 배선 방식이 원인일 수 있습니다.

제가 관리하는 현장에서도 CCTV 화면이 자주 끊기던 문제가 있었는데, 확인해 보니 전원선과 HDMI 케이블이 나란히 붙어 있는 상태였습니다.



🔌 전원선과 HDMI 간섭, 왜 문제가 될까?

1. 전자파 간섭(EMI) 발생

• 전원 케이블(220V AC)은 강한 전자기파를 발생시킵니다.
• HDMI는 고주파 신호(초당 수 Gbps)를 사용하기 때문에 EMI에 민감합니다.
• 두 선이 평행하게 붙어 있으면 영상 신호에 잡음이 생겨 끊김이 발생합니다.

2. 끊김·멈춤 현상으로 이어짐

• 노이즈가 심하면 화면이 순간적으로 멈추거나 꺼졌다 켜집니다.
• CCTV처럼 24시간 연속 사용 환경에서는 작은 간섭도 치명적입니다.



📌 실제 해결 사례

저희 단지 CCTV 장비실에서도 같은 문제가 있었습니다.

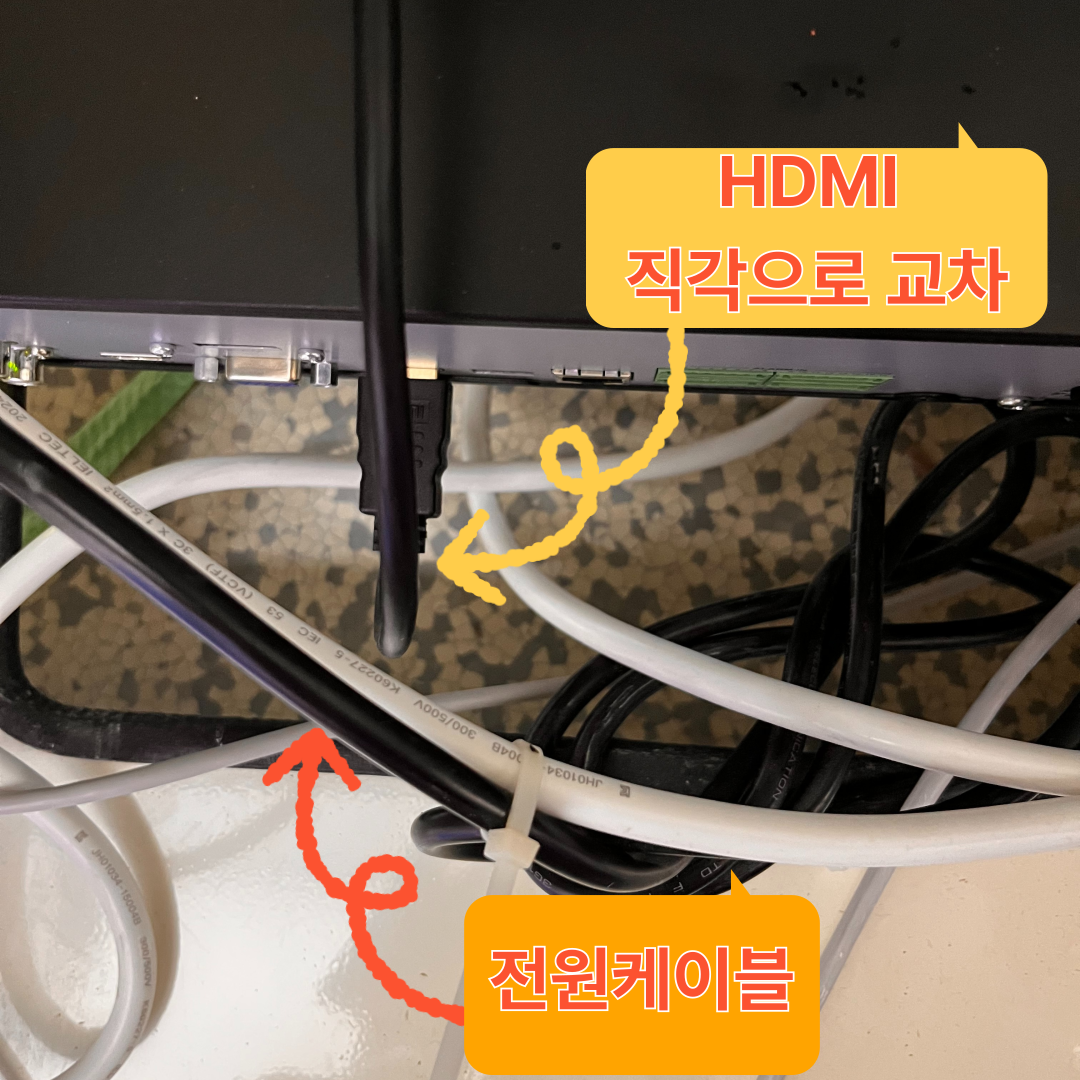

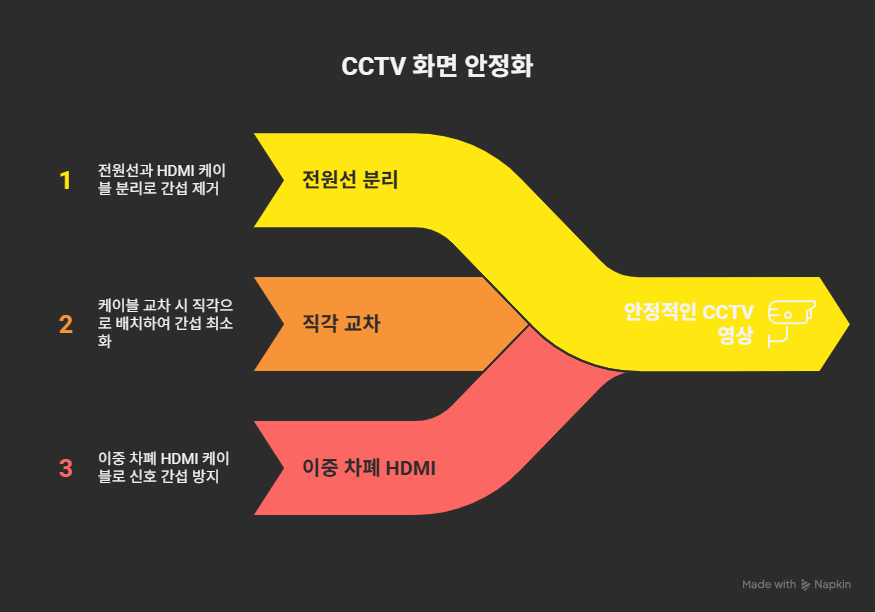

CCTV 화면 끊김 멈춤 원인은 전원선과 HDMI 간섭, CCTV 화면 안정화

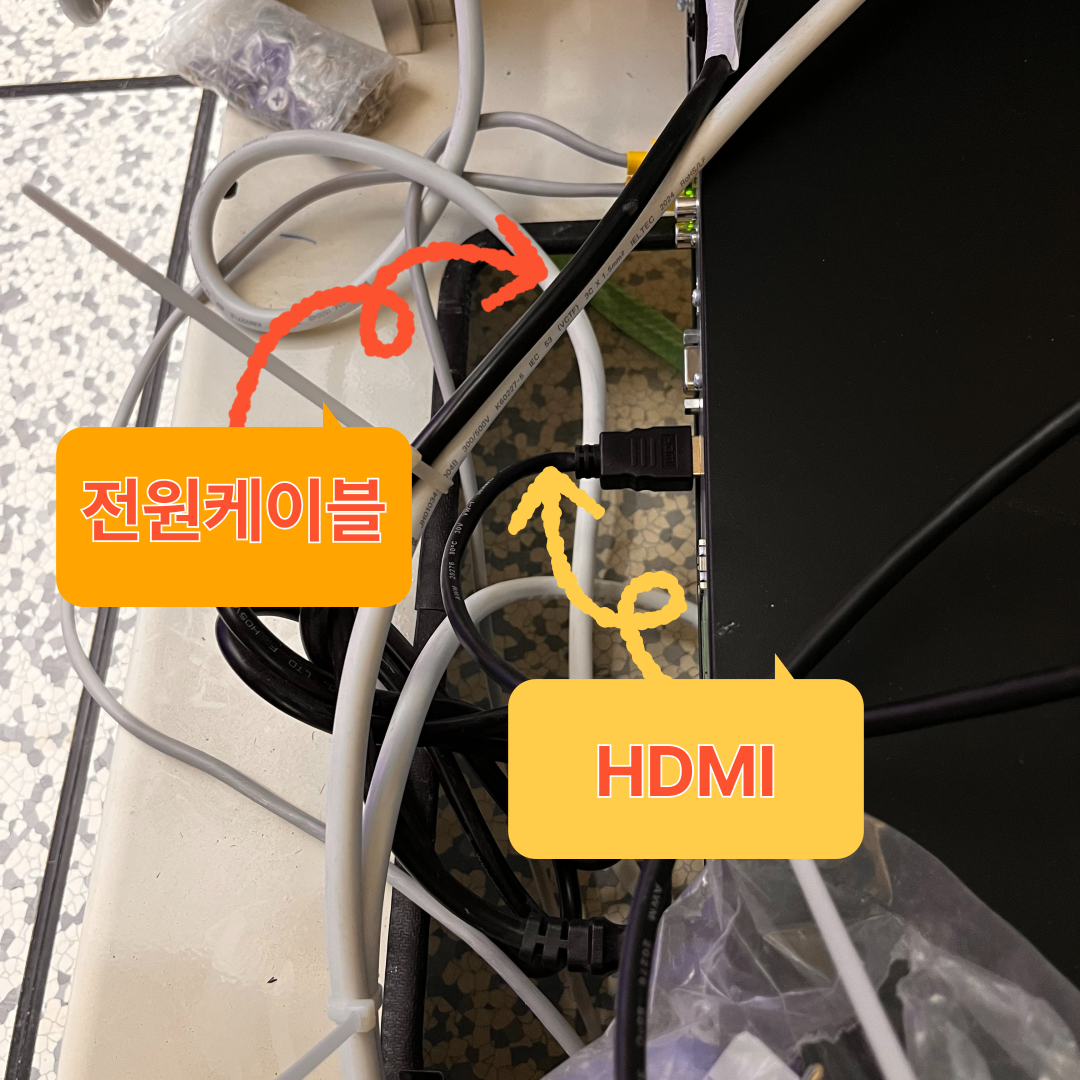

• 문제 상황: 전원선과 HDMI 케이블이 나란히 붙어 케이블 타이로 묶여 있었음
• 증상: CCTV 화면이 주기적으로 멈춤, 영상 신호 순간 끊김 발생
• 조치 방법
  1. 전원선과 HDMI 를 분리
  2. 불가피하게 교차되는 부분은 반드시 직각(90도)교차
  3. HDMI 케이블을 이중 차폐형 제품으로 교체
• 결과: 화면 끊김 현상이 사라지고, 장시간 모니터링 시에도 안정적으로 영상 출력 유지됨

👉 이처럼 단순한 배선 정리만으로도 장비 교체 없이 문제를 해결할 수 있습니다.



HDMI 와 전원 케이블 간섭 현상(EMI)

✅ 해결 방법 5가지

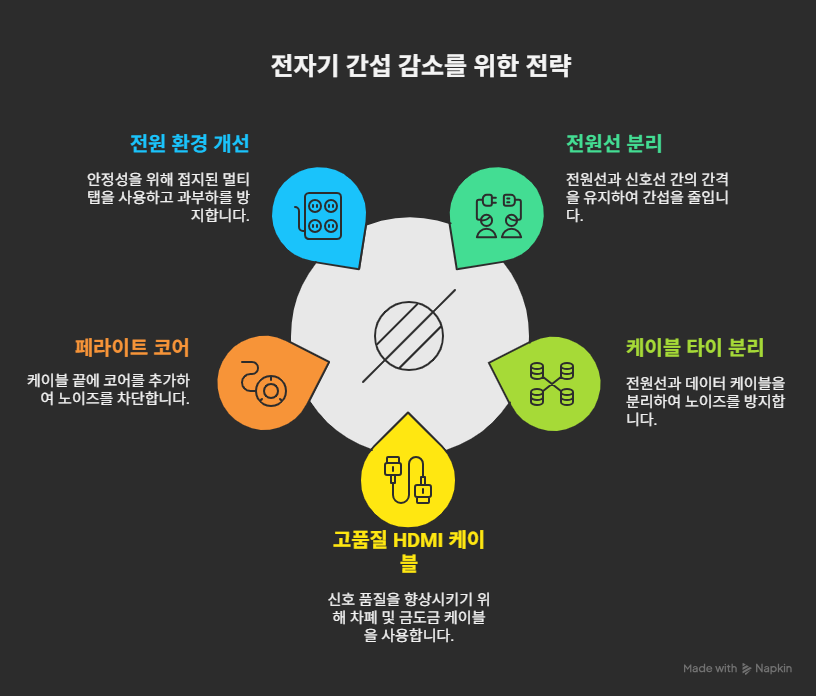

전자기 간섭 감소를 위한 전략

1. 전원선과 신호선 분리

• 최소 10cm 이상 간격을 두고 배선
• 교차 시 반드시 직각(90도) 유지

2. 케이블 타이 분리

• 전원선과 HDMI/LAN을 함께 묶지 말고, 각각 따로 정리

3. 고품질 HDMI 케이블 사용

• 이중 차폐, 금도금 단자, 페라이트 코어 포함 제품 권장


코드웨이 UHD 8K HDMI 2.1ver 모니터케이블 - 케이블 | 쿠팡



4. 페라이트 코어 장착

• HDMI와 LAN 케이블 양쪽 끝단에 장착해 노이즈 차단

5. 전원 환경 개선

• 멀티탭 과부하 방지
• 접지된 멀티탭 사용으로 전원 안정성 확보



❓ 자주 묻는 질문(FAQ)

Q1. 전원선과 HDMI 케이블이 조금만 붙어 있어도 문제가 될까요?
👉 네. 장시간 사용 환경에서는 EMI가 누적되어 끊김·멈춤 현상으로 나타납니다.

Q2. 단순히 HDMI 케이블만 교체하면 되나요?
👉 교체만으로는 한계가 있습니다. 반드시 배선 분리 + 직각 교차가 병행되어야 효과가 있습니다.

Q3. 실제로 배선 분리로 해결된 사례가 있나요?
👉 네. 전원선과 HDMI를 분리하고 교차 부위를 직각으로 배치했더니 화면 끊김 문제가 완전히 해결된 사례가 있습니다.





📌 정리

CCTV 화면이 끊기거나 멈추는 원인은 장비 불량이 아니라, 전원선과 HDMI 간섭 때문인 경우가 많습니다.
따라서,

• 전원선과 신호선은 반드시 분리 및 직각 교차
• 고품질 HDMI 케이블 사용
• 페라이트 코어 설치

이 세 가지만 지켜도 CCTV 영상 끊김 문제를 크게 줄일 수 있습니다.
